HPG-R系列 齒輪箱 行星減速機 / 螺旋齒輪型
行星減速機型HPG系列

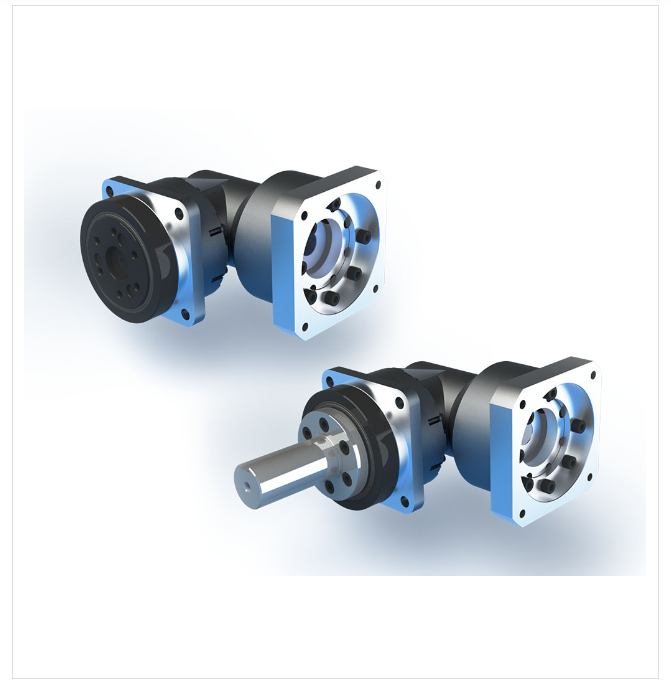

HPG-RA系列 齒輪箱 行星減速機 / 直交軸型
特長
![]()
采用以高精度?高剛性為特點的行星減速機HarmonicPlanetary?的直交軸齒輪箱型
?安裝電機容量：850W至7500W左右
※ 可通過齒輪箱選型工具確認電機匹配
※ 產品圖片僅供參考
型式
1.機型名：HPG系列
2.型號：32, 50, 65
3.版本符號
4.減速比：
●型號32 = 5, 11, 15, 21, 33, 45
●型號50 = 5, 11, 15, 21, 33, 45
●型號65 = 5, 12, 15, 20, 25, 40, 50
5.輸出軸形狀：
●F0=法蘭輸出
●J2=直軸（無鍵）
●J6=直軸（帶鍵?中心螺孔）
●（型號65的軸輸出為特殊對應）
6.輸入側形狀符號：
●3至4位字母電機法蘭及輸入軸聯軸器形狀符號（因安裝電機而異）
●可通過匹配工具確認
7.直交部型號（直交組合型部形狀符號）
●請參閱產品目錄中的電機匹配表
8.特殊規(guī)格：
●無填寫=標準品
●SP=非標品
